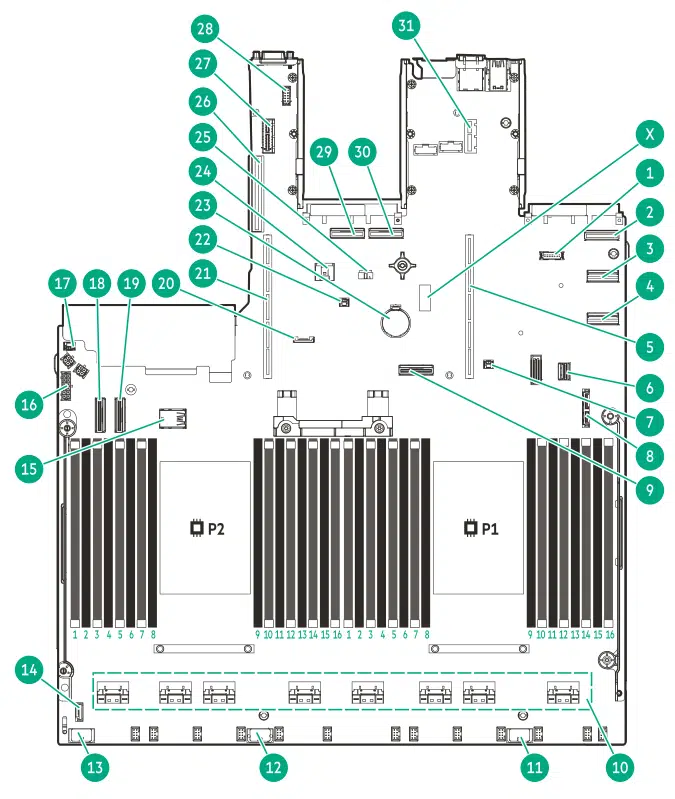

اجزای سیستم برد (مادربرد) سرور HPE DL380 Gen11
زمان تقریبی مطالعه: 1 min read
| شماره | توضیحات |
| X | System maintenance switch |
| 1 | Front DisplayPort/USB 2.0 connector |
| 2 | OCP slot 14 port 2 |
| 3 | LP SlimSAS port 2 |
| 4 | LP SlimSAS port 1 |
| 5 | Primary riser connector |
| 6 | Front I/O & USB 3.2 Gen 1 port connector |
| 7 | OCP slot 14 backup power connector |
| 8 | SATA optical port |
| 9 | Socket 1 MCIO port 1 |
| 10 | x8 SlimSAS ports 1 |
| 11 | Drive box 3 power connector |
| 12 | Drive box 2 power connector |
| 13 | Drive box 1 power connector |
| 14 | Signal connector |
| 15 | Internal USB ports 2 |
| 16 | Backplane power connector |
| 17 | Chassis Intrusion Detection switch connector |
| 18 | Socket 2 MCIO port 2 |
| 19 | Socket 2 MCIO port 1 |
| 20 | SID connector |
| 21 | Secondary riser connector |
| 22 | OCP slot 15 backup power connector |
| 23 | System battery |
| 24 | Energy pack connector |
| 25 | NS204i-u power connector |
| 26 | Tertiary riser connector |
| 27 | Auxiliary power connector for secondary riser |
| 28 | Serial port connector (optional) |
| 29 | OCP slot 15 port 1 |
| 30 | OCP slot 15 port 2 |
| 31 | Auxiliary power connector for primary riser |
اجزای هیت سینک و سوکت پردازنده سرور HPE DL380 Gen11 #
| شماره | توضیحات |
| 1 | Processor-heatsink module 1 |
| 2 | Heatsink nuts |
| 3 | Heatsink latches |
| 4 | Processor carrier latches |
| 5 | Alignment screws |
| 6 | Bolster plate |
این ماژول شامل هیت سینک متصل به پردازنده است که از قبل در کریر آن قرار داده شده است.

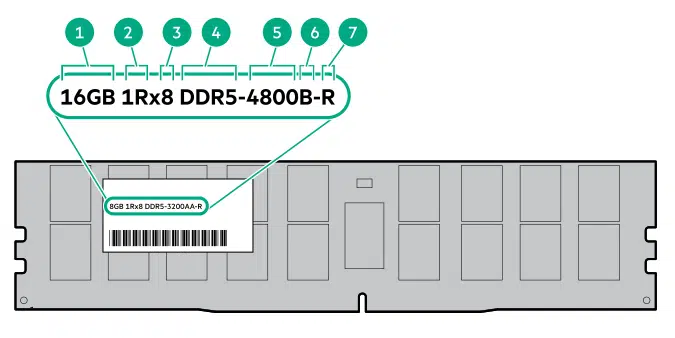

تشخیص لیبل رم DIMM سرور HPE DL380 Gen11 #
برای تعیین مشخصات DIMM، به برچسب متصل به DIMM مراجعه کنید. اطلاعات این بخش به شما کمک می کند تا از برچسب برای پیدا کردن اطلاعات خاص در مورد DIMM استفاده کنید.
| Item | Description | Example |
| 1 | Capacity | 16GB 32GB 64GB 128GB 256GB |
| 2 | Rank | 1R = Single rank 2R = Dual rank 4R = Quad rank 8R = Octal rank |
| 3 | Data width on DRAM | x4 = 4-bit x8 = 8-bit |
| 4 | Memory generation | PC5—DDR5 |
| 5 | Maximum memory speed | 4800 MT/s 5600 MT/s |
| 6 | CAS latency | B—42-42-42 B—50-42-42 (for 128 GB and 256 GB capacities) |
| 7 | DIMM type | R—RDIMM (registered) |
برای اطلاعات بیشتر درباره ویژگی‌های محصول، مشخصات، گزینه‌ها، پیکربندی‌ها و سازگاری، به HPE DDR4 SmartMemory QuickSpecs در وب‌سایت شرکت HPE مراجعه کنید.

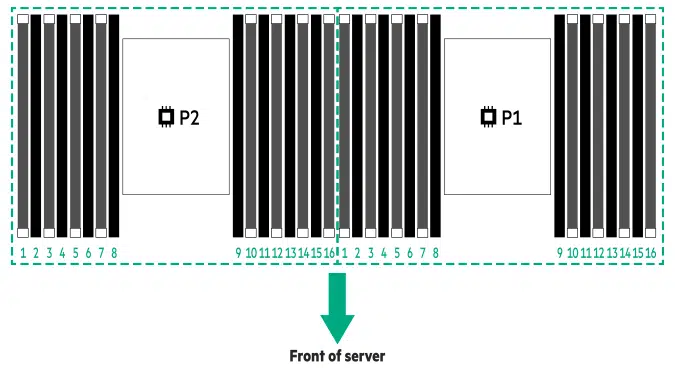

محل قرار گیری اسلات DIMM سرور HPE DL380 Gen11 #
اسلات های رم به ترتیب شماره گذاری شده اند : از شماره 1 تا 16 برای هر پردازنده
توضیحات سوئیچ تعمیر و نگهداری سیستم System maintenance switch سرور HPE DL380 Gen11 #
| موقعیت سوییچ | حالت پیشفرض | عملکرد |
| S1 | Off | Off—iLO security is enabled. On—iLO security is disabled. |
| S2 | Off | Reserved |
| S3 | Off | Reserved |
| S4 | Off | Reserved |
| S51 | Off | Off—Power-on password is enabled. On—Power-on password is disabled |
| S61,2,3 | Off | Off—No function On—Restore default manufacturing settings |
| S7 | Off | 1234567A |
| S8 | Off | 8089-A2-1802-1234567A |
| S9 | Off | XXXXXX-XXX |
| S10 | Off | |
| S11 | Off | |
| S12 | Off |
1- برای دسترسی به حافظه رام پشتیبان (redundant ROM) S1، S5 و S6 را روی On قرار دهید.
2 – هنگامی که سوئیچ 6 روی موقعیت روشن قرار می گیرد، سیستم آماده است تا تمام تنظیمات پیکربندی را به تنظیمات پیش فرض کارخانه خود بازگرداند. (ریست فکتوری)
3- هنگامی که سوئیچ 6 روی موقعیت روشن و Secure Boot فعال باشد، برخی از تنظیمات قابل بازیابی نیستند. برای اطلاعات بیشتر به پیکربندی سرور مراجعه کنید.
