استقرار و عملیاتی نمودن سرور HPE DL380 Gen10 Plus
زمان تقریبی مطالعه: 8 دقیقه
روشن کردن سرور HPE DL380 Gen10 Plus #
برای روشن کردن سرور از یکی از روش های زیر استفاده کنید:
• دکمه روشن/آماده به کار را فشار دهید.
• از طریق iLO از دکمه پاور مجازی استفاده کنید.
خاموش کردن سرور HPE DL380 Gen10 Plus #
قبل از خاموش کردن سرور برای هر گونه فرآیند آپگرید یا تعمیرات و نگهداری ، یک نسخه پشتیبان از داده ها و برنامه های مهم سرور تهیه کنید.
توجه :
هنگامی که سرور در حالت آماده به کار (standby mode) است، برق همچنان به سیستم داده می شود.
برای خاموش کردن سرور از یکی از روش های زیر استفاده کنید:
- دکمه روشن/آماده به کار را فشار دهید و رها کنید.
این روش خاموش کردن را به صورت کنترل شده بدون آسیب به برنامه ها و سیستم عامل را قبل از ورود سرور به حالت استندبای انجام می دهد.
- دکمه روشن/آماده به کار را برای بیش از 4 ثانیه فشار دهید و نگه دارید تا سرور مجبور شود به حالت آماده به کار وارد شود.
این روش سرور را مجبور می کند تا بدون خروج صحیح از برنامه ها و سیستم عامل وارد حالت آماده به کار شود. اگر برنامه ای دیگر پاسخ نمی دهد، می توانید از این روش برای خاموش کردن اجباری استفاده کنید. در شرایط عادی از این روش استفاده نکنید چون خطر آسیب دیدن دیتا و نرم افزار ها وجود دارد.
- از انتخاب دکمه پاور مجازی از طریق iLO استفاده کنید.
این روش قبل از ورود سرور به حالت آماده به کار، خاموش کردن برنامه ها و سیستم عامل از راه دور کنترل شده را آغاز می کند.
قبل از ادامه، با مشاهده نارنجی بودن LED پاور سیستم، مطمئن شوید که سرور در حالت آماده به کار است.

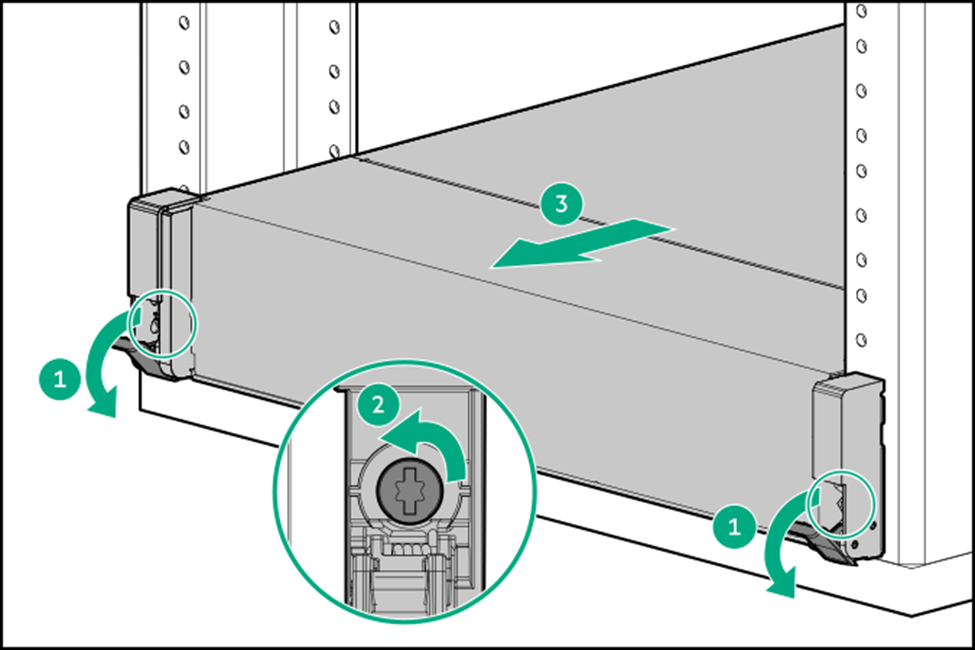

جلو کشیدن سرور از رک #
اخطار:برای کاهش خطر آسیب شخصی یا آسیب به تجهیزات، قبل از اینکه چیزی را از قفسه باز کنید ، مطمئن شوید که رک به طور کامل تثبیت شده باشد و با جلو کشیدن سرور تعادل رک به هم نخورد.
روش
1. اهرم های آزادسازی سریع در هر طرف گوشواره سرور را پایین بکشید.
2. در صورت لزوم، از پیچ گوشتی ستاره ای T-25 برای باز کردن پیچ ها (shipping screws) استفاده کنید.
3. سرور را از رک جلو بکشید.
تنظیم کابل‌ها با استفاده از بازوی مدیریت کابل (CMA) #
برای دستورالعمل‌های نصب ریل در رک، به مستنداتی که با ریل‌های دستگاه ارسال می‌شود، مراجعه کنید.
هشدار: برای کاهش خطر برق گرفتگی، آتش سوزی یا آسیب به تجهیزات:
• کانکتورهای اشتباه را در پورت ها وارد نکنید.
• اتصال زمین سیم برق را غیرفعال نکنید. اتصال زمین یک ویژگی ایمنی مهم است.
• سیم برق را به یک پریز برق متصل به زمین (زمین دار) وصل کنید که همیشه به راحتی در دسترس باشد.
• سیم برق را از منبع تغذیه جدا کنید تا برق ورودی به تجهیزات قطع شود.
• سیم برق را در جایی که زیر پا باشد و بتوانید روی آن راه بروید یا توسط وسایلی که روی آن قرار داده شده اند زخمی گردد عبور ندهید. به دوشاخه، پریز برق و نقطه ای که سیم از سرور خارج می شود توجه ویژه ای داشته باشید.
روش انجام کار:
1. پس از قرار گرفتن سرور در رک ، هر دستگاه جانبی را به سرور متصل کنید و از اتصال کابل ها و دیوایس ها قبل از نصب در رک خوداری فرمایید.
برای شناسایی اجزاء، لینک (اجزای پنل پشتی ) را ببینید.
2. در پشت سرور، کابل برق را به منبع تغذیه وصل کنید.
3. گیره های سیم برق را نصب و کابل برق را به آن متصل کنید

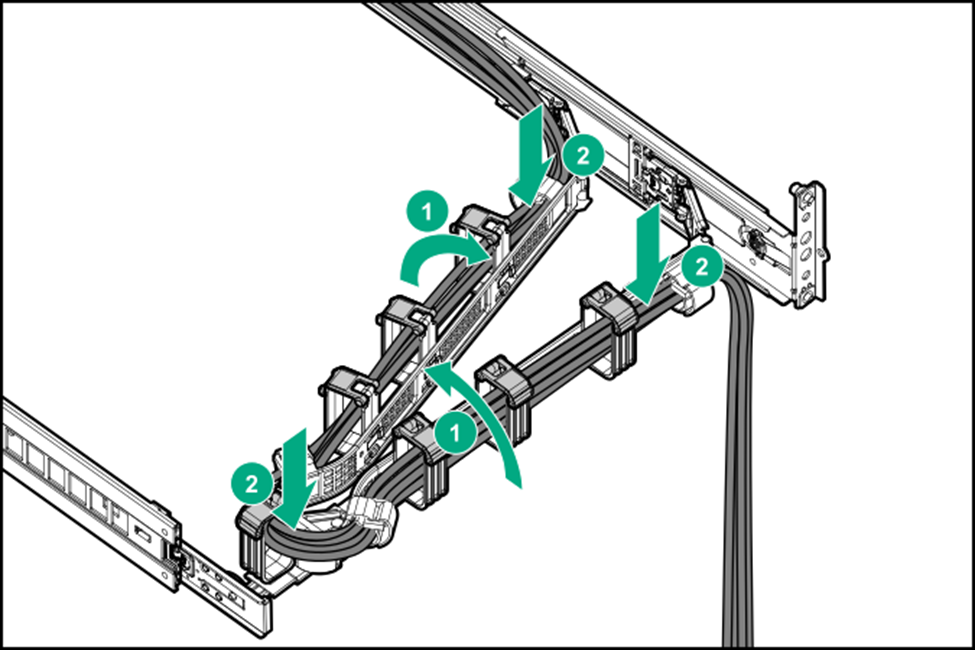

4. کابل ها را به بازوی مدیریت کابل یا CMA دستگاه متصل کنید.
مهم: هر یک از کابل‌ها به اندازه کافی شل باقی بگذارید تا از آسیب دیدن کابل‌ها در زمانی که سرور از رک خارج می‌شود، جلوگیری کنید.
5.کابل برق را به منبع برق AC وصل کنید.
خارج کردن سرور از رک #
برای خارج کردن سرور از رک HPE، Compaq، Telco یا هر رکی تولید برندهای دیگر از روش زیر استفاده کنید:
1. سرور را خاموش کنید.
2. سرور را از رک جلو بکشید.
3. کابل کشی را جدا کرده و سرور را از رک جدا کنید.
برای اطلاعات بیشتر، به اسنادی که با سرور برای نصب در رک ارائه می شود، مراجعه کنید.
4. سرور را روی یک سطح محکم و صاف قرار دهید.
باز کردن در سرور (اکسس پنل) DL380 Gen10 Plus #
هشدار: برای کاهش خطر آسیب شخصی در اثر سطوح داغ، اجازه دهید درایوها، منابع تغذیه و اجزای داخلی سرور قبل از لمس کردن آنها خنک شوند.
احتیاط:شاسی را برای مدت طولانی با در (اکسس پنل) باز یا برداشته استفاده نکنید. عملکرد شاسی به این روش منجر به جریان هوای نامناسب و خنک کنندگی نامناسب می شود که می تواند منجر به آسیب حرارتی دستگاه و قطعات شود.
روش انجام کار:
1.سرور را خاموش کنید.
2.در صورت نصب، بازوی مدیریت کابل یا CMA را آزاد کنید.
3.تمام اتصالات برق را جدا کنید:
آ. هر سیم برق را از منبع برق جدا کنید.
ب. هر سیم برق را از سرور جدا کنید.
4.سرور را از رک جلو بکشید.
5.قفل در سرور را باز کنید، در سرور (اکسس پانل) را به سمت پشت شاسی بکشید و در سرور (اکسس پنل) را بردارید.
بستن در سرور (اکسس پنل) DL380 Gen10 Plus #
روش انجام کار:
1.در سرور را در بالای سرور با قفل باز قرار دهید.
به پانل اجازه دهید تقریباً 1.25 سانتی متر (0.5 اینچ) از پشت سرور بیررون زده باشد.
2.چفت قفل در را به سمت پایین فشار دهید.
پانل در سرور به سمت حالت بسته می لغزد.
3.در صورت نیاز پیچ امنیتی روی چفت قفل در سرور را ببندید.
برداشتن فن کیج سرور HPE DL380 Gen10 Plus #
احتیاط: سرور را برای مدت طولانی با در باز یا بدون در استفاده نکنید. عملکرد سرور به این روش منجر به جریان هوای نامناسب و خنک کنندگی نامناسب می شود که می تواند منجر به آسیب حرارتی دستگاه شود.
مهم: برای خنک کردن بهینه، فن ها را در همه مکان های درست نصب کنید.
روش انجام کار:
1.سرور را خاموش کنید.
2.تمام کابل های برق را جدا کنید:
A.هر کابل برق را از منبع برق جدا کنید.
B.هر کابل برق را از سرور جدا کنید.
3.یکی از موارد زیر را انجام دهید:
A.سرور را از رک جلو بکشید.
B.سرور را از رک خارج کنید.
4.پانل دسترسی (در سرور) را بردارید.

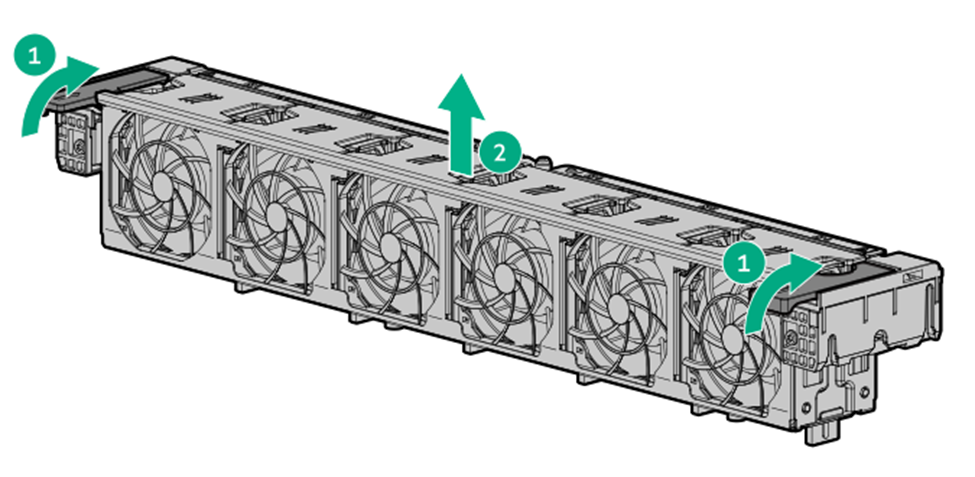

5.کیج فن را مطابق شکل بردارید.
نصب فن کیج سرور HPE DL380 Gen10 Plus #
احتیاط: سرور را برای مدت طولانی با در باز یا بدون در استفاده نکنید. عملکرد سرور به این روش منجر به جریان هوای نامناسب و خنک کنندگی نامناسب می شود که می تواند منجر به آسیب حرارتی دستگاه شود.
مهم: برای خنک کردن بهینه، فن ها را در همه مکان های درست نصب کنید.

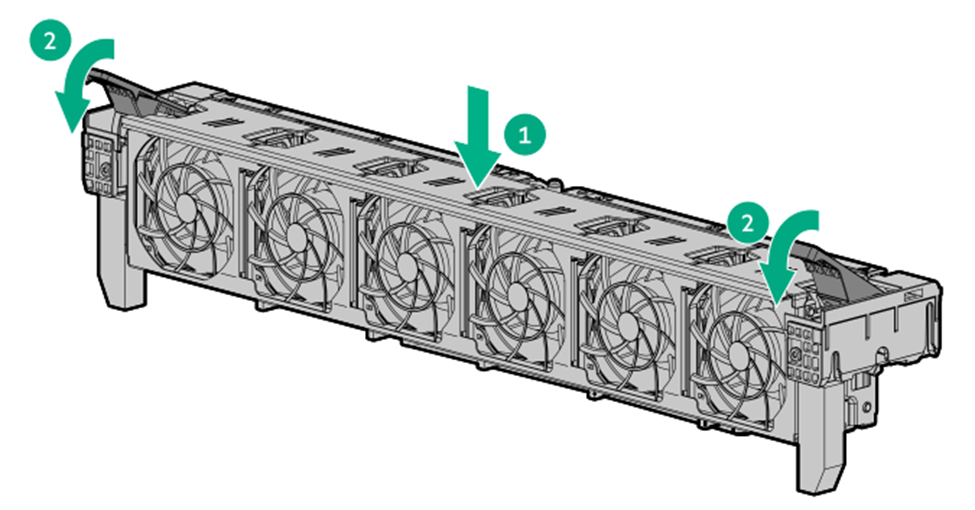

مطابق تصویر و با استفاده از اهرم های جانبی کیج فن ها را در جای خود قرار دهید و اهرم ها را به پایین فشار دهید تا از تثبیت کامل فن کیج اطمینان پیدا کنید.
برداشتن ایربافل و درایو کیج میانی سرور DL380 Gen10 Plus #
احتیاط: کابلی را که باتری را به ماژول کش متصل می کند جدا نکنید. جدا کردن کابل باعث از بین رفتن داده های ذخیره نشده ئ ماژول کش می شود.
احتیاط: برای خنک‌سازی مناسب، سرور را بدون پنل در (با در باز) ، ایر بافل‌ها، روکش‌های اسلات های توسعه روی رایزر یا بدون بلنک استفاده نکنید. اگر سرور از اجزای hot-plug پشتیبانی می کند، مدت زمان باز بودن پانل در سرور را به حداقل برسانید.
روش انجام کار:
1. سرور را خاموش کنید.
2. تمام اتصالات برق را جدا کنید:
آ. هر کابل برق را از منبع برق جدا کنید.
ب هر کابل برق را از سرور جدا کنید.
3. یکی از موارد زیر را انجام دهید:
o سرور را از رک جلو بکشید.
o سرور را از رک خارج کنید.
4. پانل دسترسی را بردارید.
5. یکی از موارد زیر را انجام دهید:

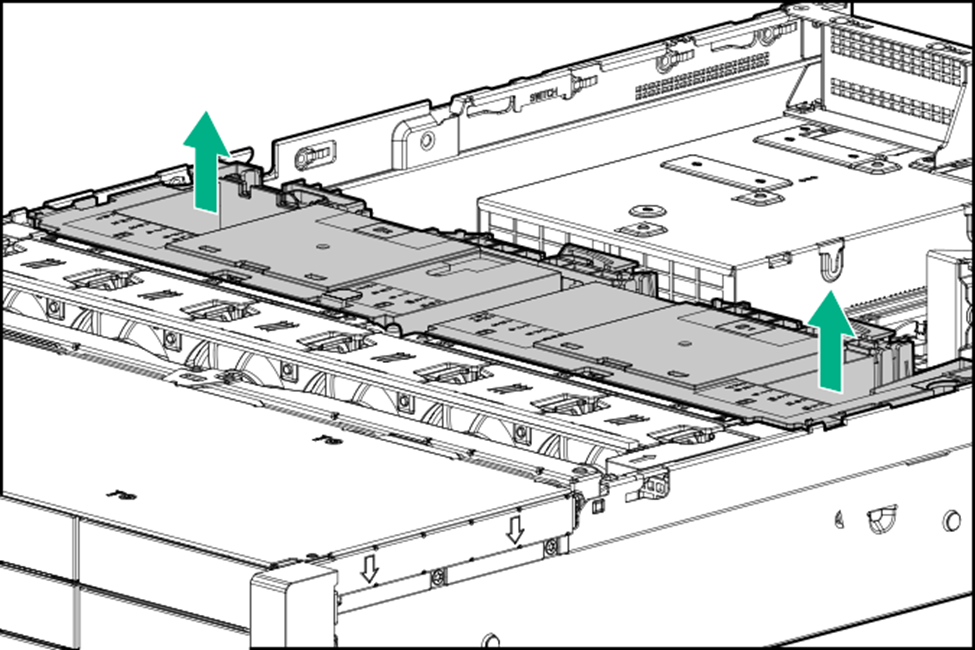

بافل هوا یا air baffle که یه قطعه ی طلقی-پلاستیکی هست را بردارید.

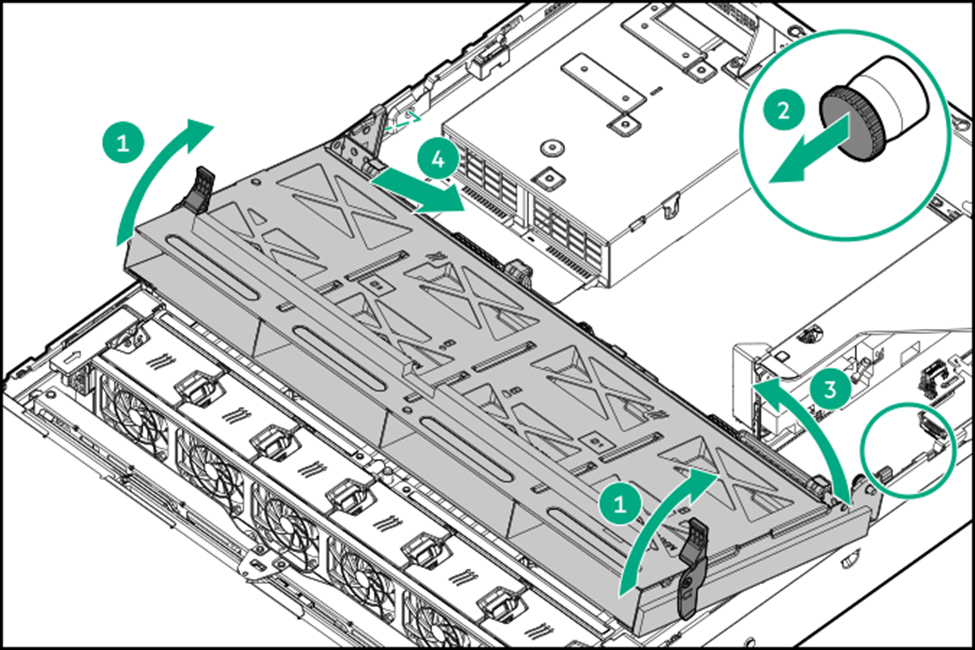

درایو کیج میانی را بردارید:
1-تمام کابل ها را جدا کنید.
2-تمام درایوها را جدا کنید.حتما محل هر درایو را یادداشت کنید. (قرار دادن درایو ها در محل اشتباه منجر به از بین رفتن دیتا میگردد.)
3-درایو کیج را خارج کنید .یک نسخه 4LFF در تصویر نشان داده شده است.
احتیاط:درایو کیج را روی سیستم برد (مادربرد) دستگاه نیندازید. افتادن درایو کیج روی سیستم برد (مادربرد) ممکن است به سیستم یا قطعات آسیب برساند. همه درایوها را بردارید و هنگام نصب یا جدا کردن درایو کیج از دو دست استفاده کنید.
نصب ایربافل سرور HPE DL380 Gen10 Plus #
روش انجام کار:
1- به هشدارهای زیر توجه کنید:احتیاط: کابلی را که باتری را به ماژول کش متصل می کند جدا نکنید. جدا کردن کابل باعث از بین رفتن داده های ذخیره نشده ئ ماژول کش می شود.
احتیاط: برای خنک‌سازی مناسب، سرور را بدون پنل در (با در باز) ، ایر بافل‌ها، روکش‌های اسلات های توسعه روی رایزر یا بدون بلنک استفاده نکنید. اگر سرور از اجزای Hot-Plug پشتیبانی میکند، مدت زمان باز بودن پانل در سرور را به حداقل برسانید.

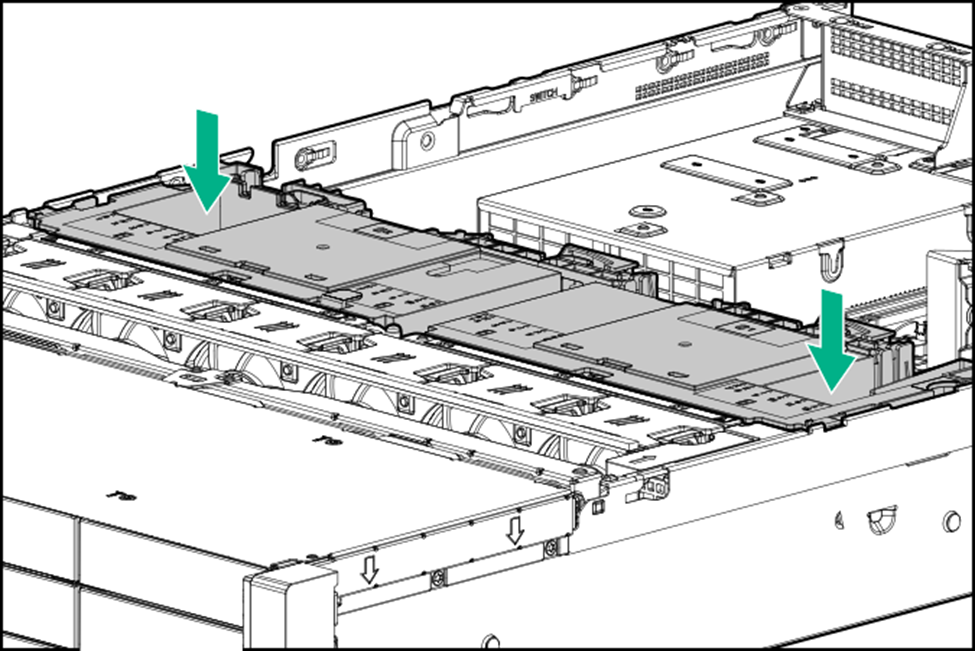

2- ایربافل تهویه دستگاه را طبق تصویر زیرنصب کنید ، دو دستگیر انگشتی در طرفین ایربافل دستگاه قرار دارند که با رنگ آبی مشخص شده است.
برداشتن رایزر کیج سرور HPE DL380 Gen10 Plus #
احتیاط: برای جلوگیری از آسیب رساندن به سرور یا بردهای توسعه رایزر ، سرور را خاموش کنید و قبل از برداشتن یا نصب رایزر PCI، تمام کابل های پاور دستگاه را جدا کنید.
روش انجام کار:
1- سرور را خاموش کنید
2- تمام کابل های برق را جدا کنید:
A- هر کابل برق را از منبع برق جدا کنید.
B-هر کابل برق را از سرور جدا کنید.
3- یکی از موارد زیر را انجام دهید:
A- سرور را از رک جلو بکشید.
B- سرور را از رک خارج کنید.
4- پانل دسترسی (در سرور) را بردارید.

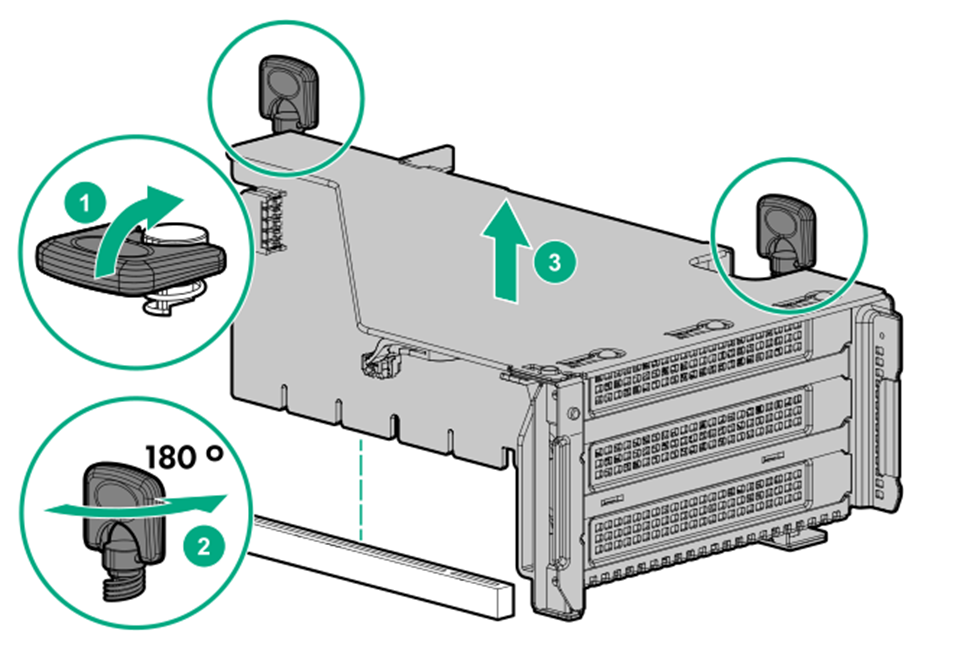

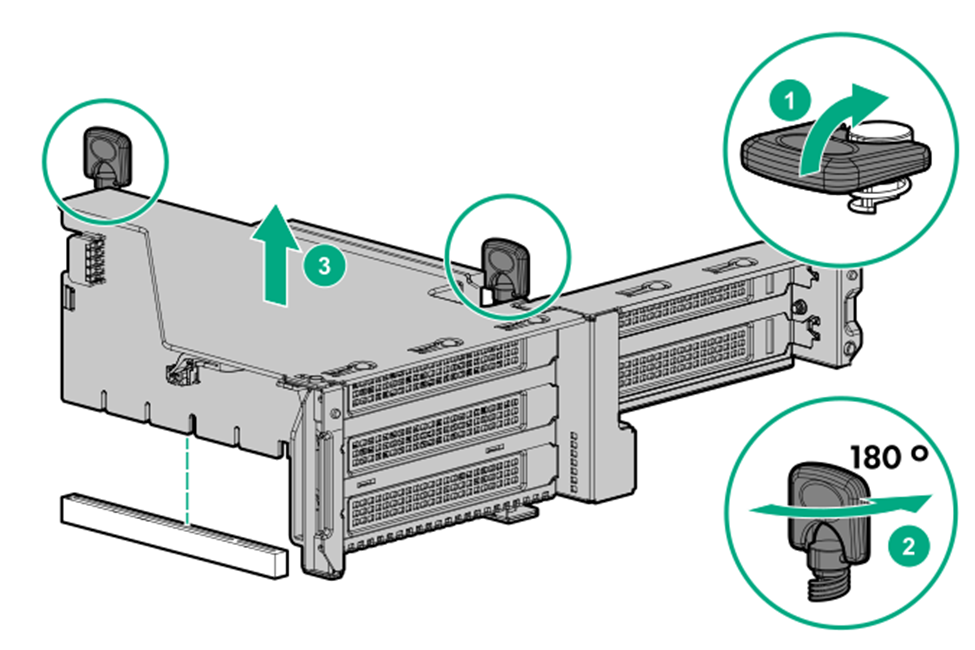

5- رایزر دستگاه را مطابق تصویر زیر و با استفاده از پیچ های آبی رنگ باز کنید و بردارید.
برداشتن بلانک اسلات رایزر سرور DL380 Gen10 Plus #
احتیاط: برای جلوگیری از آسیب رساندن به سرور یا بردهای توسعه رایزر ، سرور را خاموش کنید و قبل از برداشتن یا نصب رایزر PCI، تمام کابل های پاور دستگاه را جدا کنید.
روش انجام کار:
1- سرور را خاموش کنید.
2- تمام کابل های برق را جدا کنید:
A- هر کابل برق را از منبع برق جدا کنید.
B- هر کابل برق را از سرور جدا کنید.
3- یکی از موارد زیر را انجام دهید:
A- سرور را از رک جلو بکشید.
B- سرور را از رک خارج کنید.
4- پانل دسترسی (در سرور) را بردارید.
5- رایزر دستگاه را بردارید.

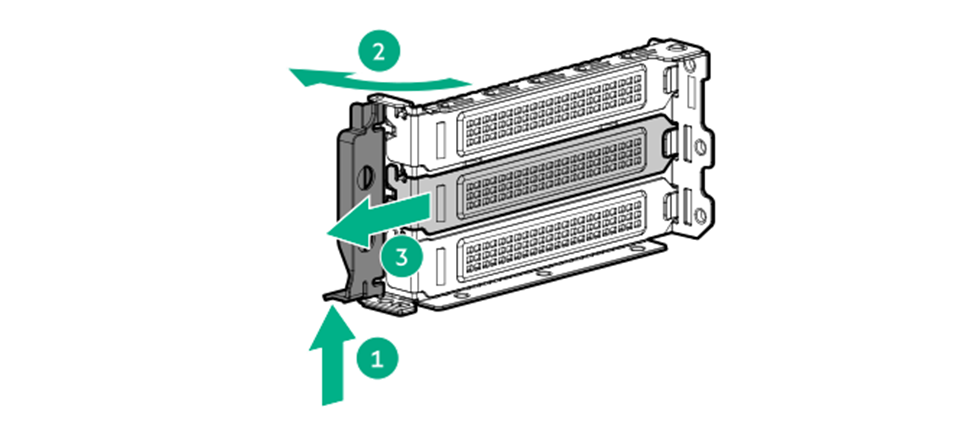

6- بلنک اسلات را مطابق شکل با آزاد کردن ضامن پلاستیکی خارج کنید.
برداشتن بلانک درایو سرور DL380 Gen10 Plus #
احتیاط: برای جلوگیری از آسیب سرمایش و حرارت نامناسب، از سرور استفاده نکنید، مگر اینکه همه بی (Bay) ها دارای یک قطعه یا یک بلنک پنل باشند.
روش انجام کار:

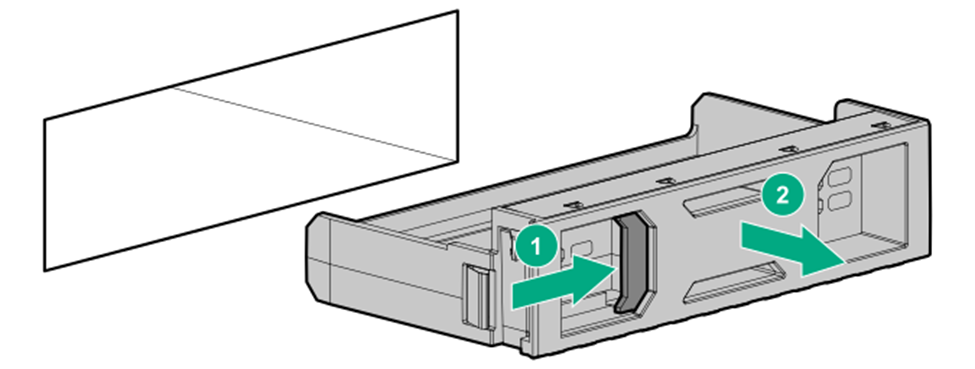

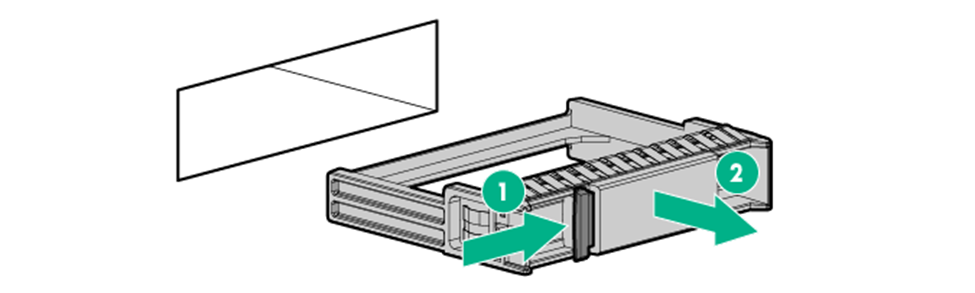

مطابق تصاویر زیر و با فشردن ضامن پلاستیکی بلنک را از درایو بی (Drive-Bay) خارج کنید:
جداسازی بازوی مدیریت کابل CMA #

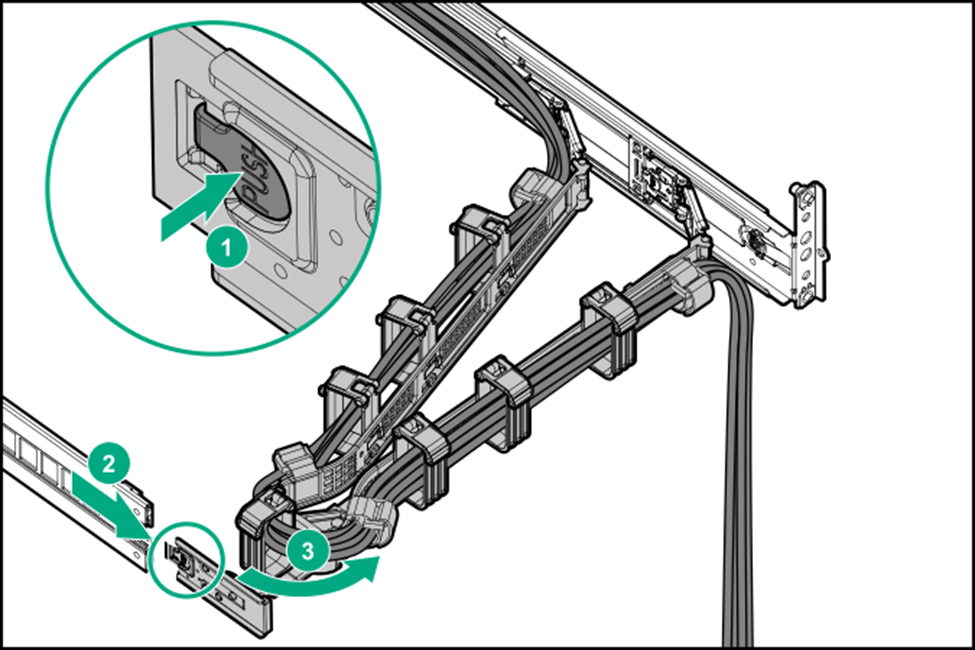

بازوی مدیریت کابل (CMA) را با فشردن دکمه آبی رنگ و کشیدن به سمت عقب آزاد کنید کنید و سپس بازو را از رک دور کنید.
دسترسی به Systems Insight Display
#توجه: Systems Insight Display یاSID فقط در مدل های SFF پشتیبانی می شود.
روش انجام کار:

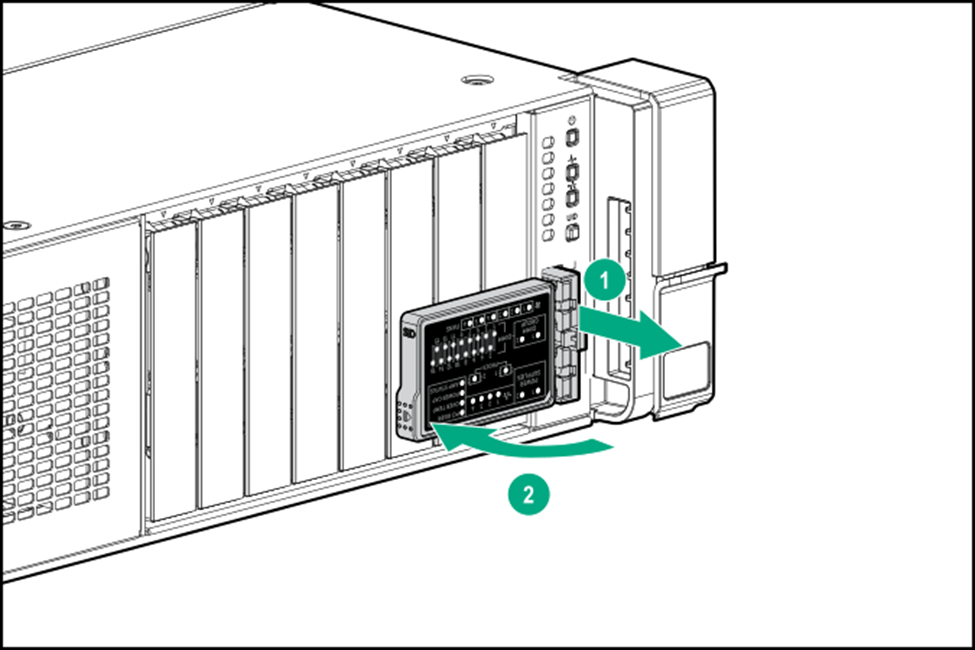

پانل را فشار داده و آزاد کنید. پس از بیرون آمدن کامل نمایشگر، پنل را بچرخانید تاLED ها را مشاهده کنید.
