اجزای داخلی سرور HPE DL380 Gen10 Plus

توضیحات درایو باکس Drive BOX سرور HPE DL380 Gen10 Plus #

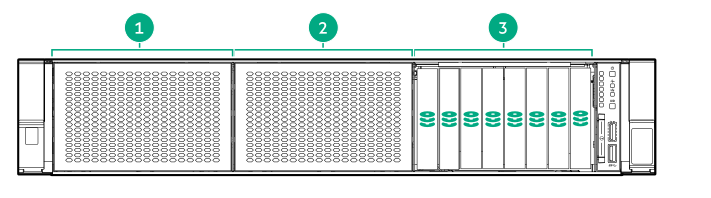

باکس های جلویی سرور DL380 Gen10 Plus 8SFF

شماره	توضیحات
1	Box 1
2	Box 2
3	Box 3

شماره	توضیحات
1	Box 1
2	Box 2
3	Box 3

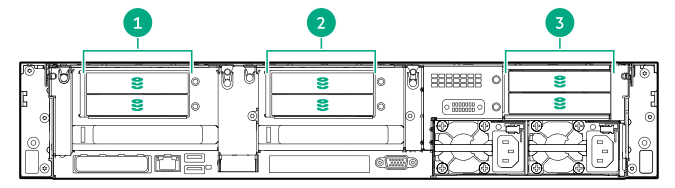

باکس های پشتی سرور DL380 Gen10 Plus 8SFF

شماره	توضیحات
1	Box 4
2	Box 5
3	Box 6

شماره	توضیحات
1	Box 4
2	Box 5

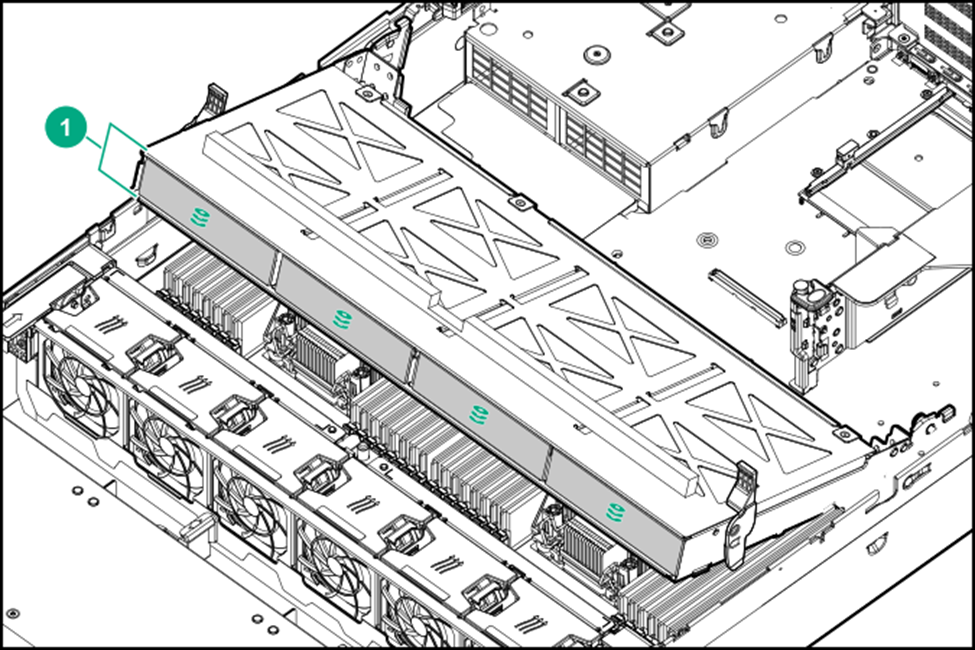

باکس های داخلی (Midplane LFF) سرور DL380 Gen10 Plus 8SFF

شماره	توضیحات
1	Box 7

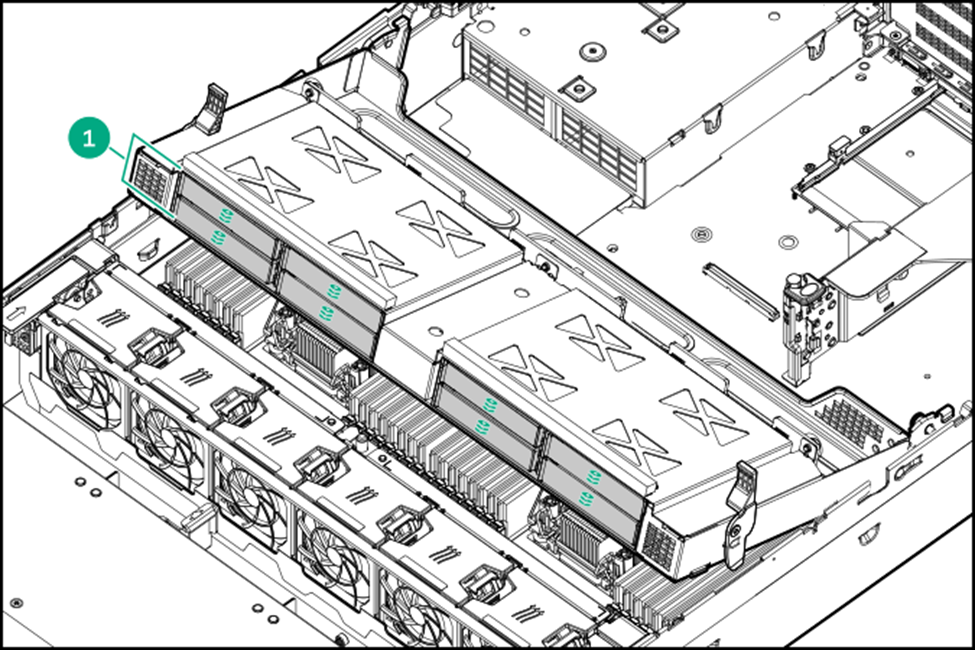

باکس های داخلی (Midplane SFF) سرور DL380 Gen10 Plus 8SFF

شماره	توضیحات
1	Box 7

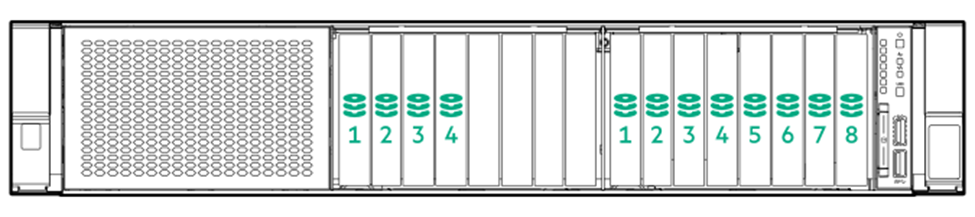

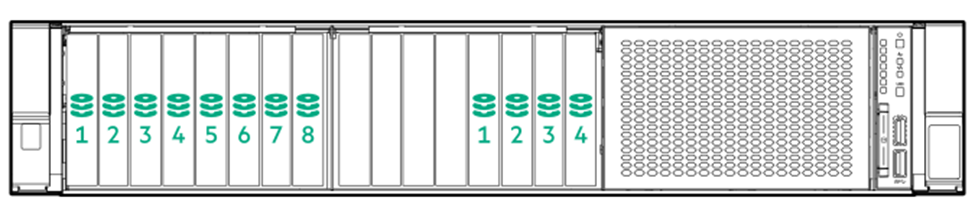

شماره گذاری درایو های انواع شاسی سرورHPE DL380 Gen10 Plus #

هنگامی که درایو بک پلین مستقیماً به یک استوریج کنترلر متصل می شود، هر درایو باکس از شماره 1 شروع می شود. تصاویر زیر نمونه هایی از پیکربندی های رایج هستند.

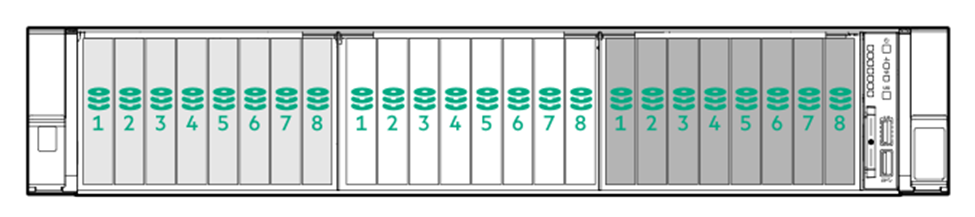

24SFF

12SFF

12LFF

6 SFF rear panel

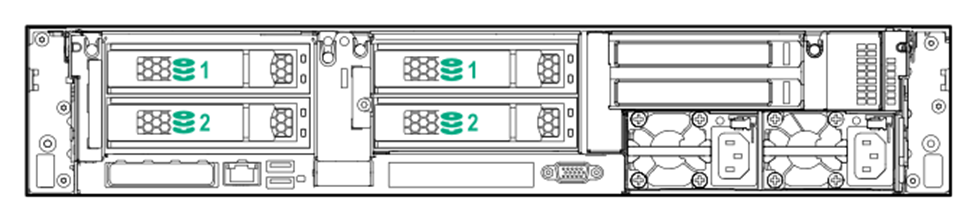

2x 2 LFF rear panel

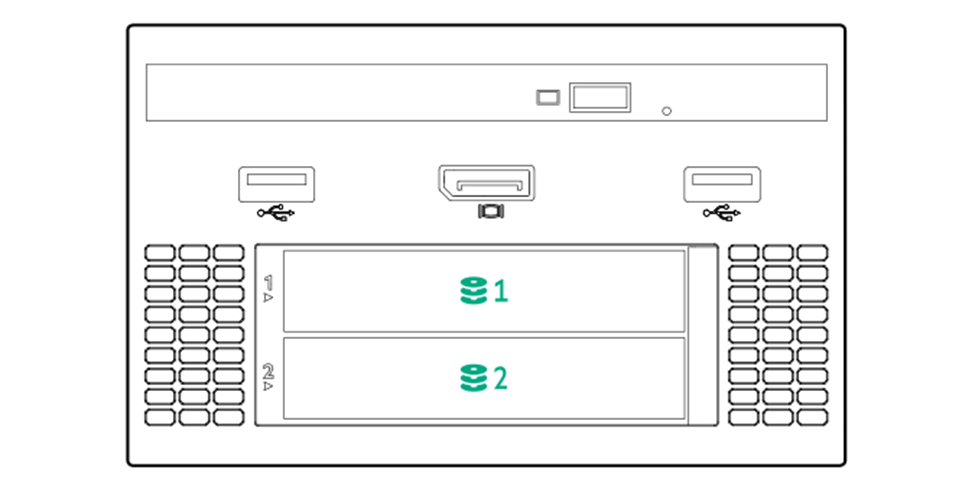

Universal media bay

8 LFF + Universal media bay, optional 2 SFF, and optical drive

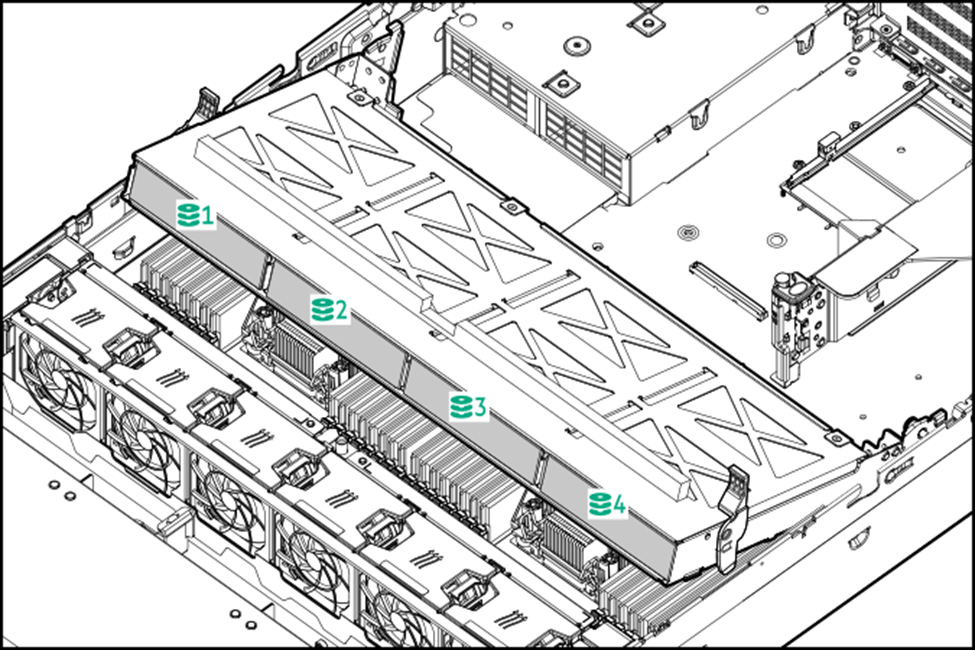

Midplane box LFF

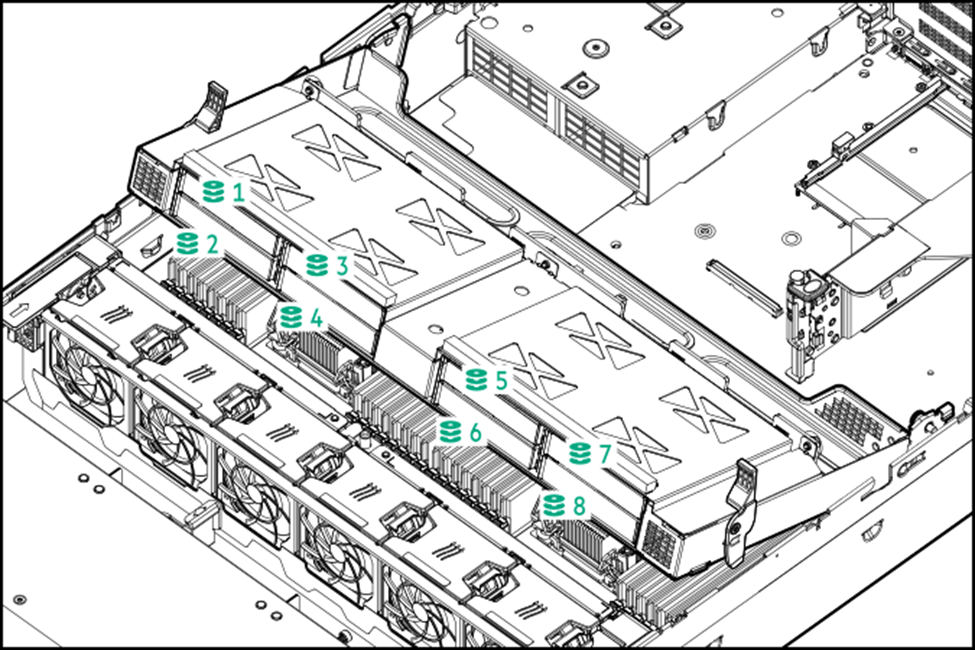

Midplane box SFF

معانی LED های هارد هایHPE Basic Drive (BC) #

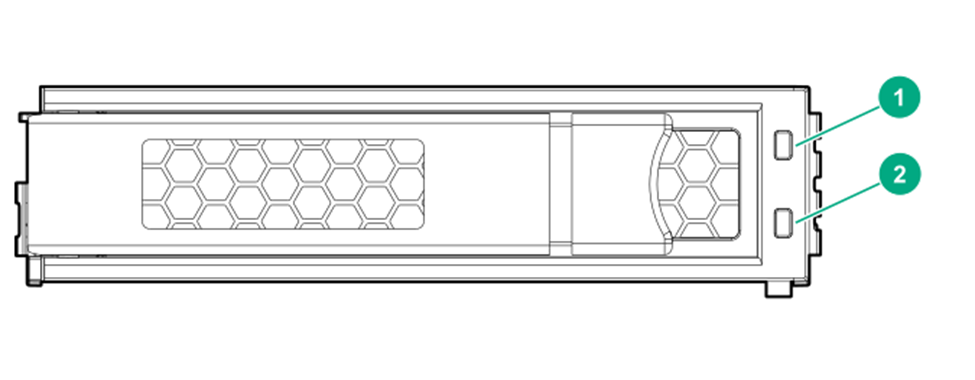

LFF low-profile drive carrier

درایو کدی (کریر) LFF LP یا  LFF low-profile درایوهای SAS و SATA را پشتیبانی می کند.

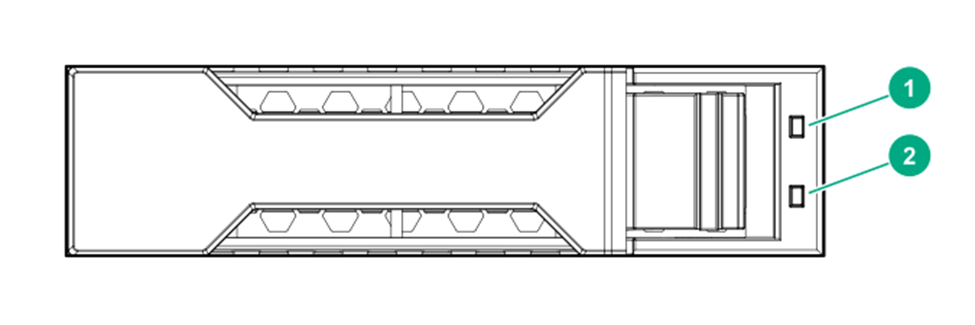

SFF basic drive carrier

درایو کدی (کریر) SFF BC یا  SFF basic carrier درایوهای SAS و SATA و NVMe را پشتیبانی می کند..

Item	LED	Status	Definition
1	Fault/Locate	Solid amber	This drive has failed, is unsupported, or is invalid.
		Solid blue	The drive is operating normally and being identified by a management application.
		Flashing amber/blue (1 flash per second)	The drive has failed, or a predictive failure alert has been received for this drive. The drive has also been identified by a management application.
		Flashing amber (1 flash per second)	A predictive failure alert has been received for this drive. Replace the drive as soon as possible.
2	Online/Activity	Solid green	The drive is online and has no activity.
		Flashing green (1 flash per second)	The drive is doing one of the following: Rebuilding or performing a RAIDPerforming a stripe size migrationPerforming a capacity expansionPerforming a logical drive extensionErasingSpare part activation
		Flashing green (4 flashes per second)	The drive is operation normally and has activity.
		Off	The drive is not configured by a RAID controller or is a spare drive.

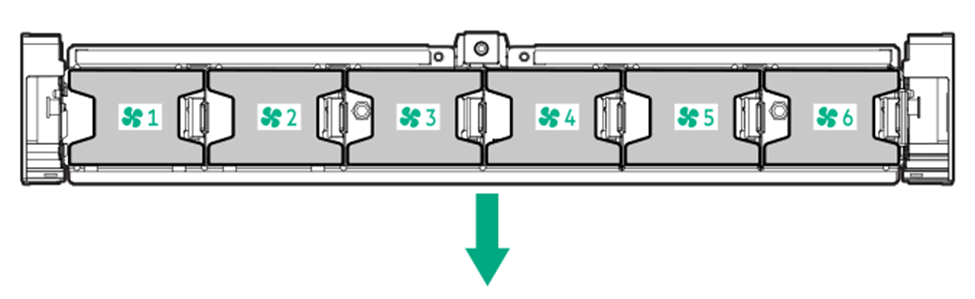

شماره گذاری فن ها سرورHPE DL380 Gen10 Plus #

فلش به جلوی سرور اشاره می کند.

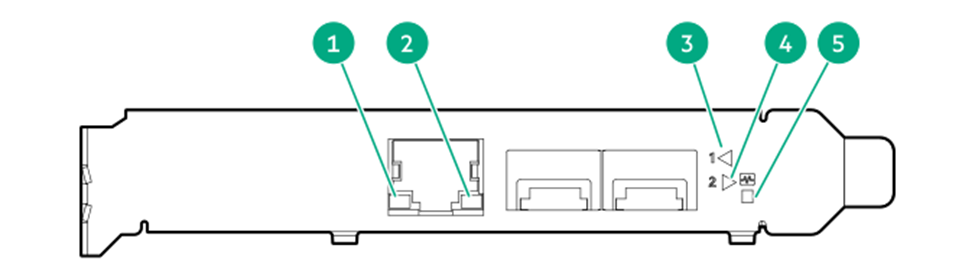

پورت ها وLED های کارتDSC-25 2-port SFP28 #

پورت ها:

Table 1. Ports
شماره	پورت	توضیحات
1	Management port	1GbE RJ45
2	Network interface port	10/25G SFP+ based
3	Network interface port	10/25G SFP+ based

LED ها:

کارت  Pensando DSP DSC-25 2p SFP28 یک آداپتور شبکه SFP28 دو پورت، تک اسلات،  half-height, half-length (HHHL) است. دارای LED برای لینک (L) و Activity (A) برای هر پورت است. یک براکت half-height در تصویر زیر با پورت های SFP28 و LED ها نشان داده شده است.

Table 2. LED indicators
شماره	LED	Status	Description
1	Management Port Activity LED	Off	No activity
		Flashing	Passing traffic; flashing frequency indicates traffic intensity
2	Management Port Link LED	Off	A link has not been established
		Solid green	Valid Ethernet link
3	SFP Port 1 Link/Activity LED	Off	A link has not been established
		Solid green	Valid Ethernet link
		Flashing green	Passing traffic; flashing frequency indicates traffic intensity
		Solid amber	Link fault
4	SFP Port 2 Link/Activity LED	Off	A link has not been established
		Solid green	Valid Ethernet link
		Flashing green	Passing traffic; flashing frequency indicates traffic intensity
		Solid amber	Link fault
5	System status LED	Off	System is not powered
		Solid amber	Power is up, software has not booted yet
		Solid green	System is up and fully operational

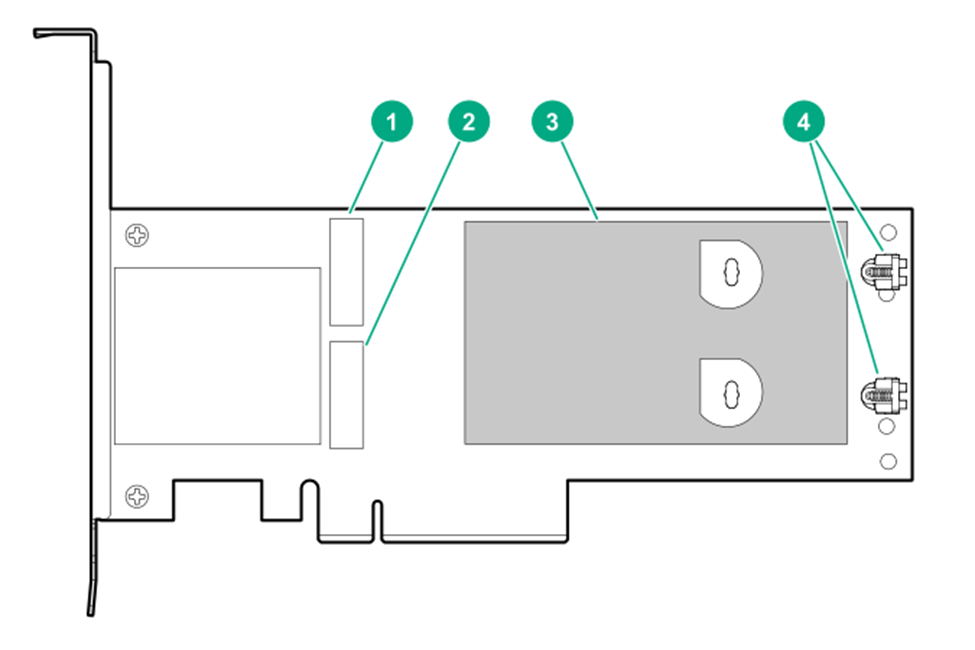

اجزای بوت دیوایس HPE NS204i-p NVMe

شماره	توضیحات
1	Drive bay 1
2	Drive bay 2
3	Thermal interface pad with removable liner
4	M.2 drive retaining latches
