تشخیص قطعات و اجزای سرور HPE DL380 Gen10 Plus
زمان تقریبی مطالعه: 8 دقیقه
اجزای پنل جلویی سرور DL380 Gen10 Plus #
اجزای پنل جلویی شاسی SFF
| شماره | توضیحات |
|---|---|
| 1 | Box 1 (optional drives or universal media bay) |
| 2 | Box 2 (optional drives) |
| 3 | Box 3 Drives 1-8 |
| 4 | Serial number/iLO information pull tab or optional Systems Insight Display |
| 5 | iLO Service port |
| 6 | USB 3.0 port |
اجزای یونیورسال مدیا بی
| شماره | توضیحات |
|---|---|
| 1 | USB 2.0 port |
| 2 | Video display port |
| 3 | Optical disc drive (optional) |
| 4 | Drives (optional) |
اجزای پنل جلویی شاسی 12LFF
| شماره | توضیحات |
|---|---|
| 1 | Drive bays or Optical/video/USB (optional) |
| 2 | Drive bays (optional) |
| 3 | Drive bays |
اجزای پنل جلویی شاسی 8LFF
| شماره | توضیحات |
|---|---|
| 1 | 2 SFF module (optional) |
| 2 | LFF power switch module |
| 3 | Drive bays |
اجزای ماژول پاور سوییچ شاسی LFF
| شماره | توضیحات |
|---|---|
| 1 | Optical disk drive |
| 2 | Serial number/iLO information pull tab |
| 3 | USB 3.0 port |
| 4 | iLO Service port |
| 5 | Display port |
LED ها و پنل دکمه های پنل جلویی سرور HPE DL380 Gen10 Plus #

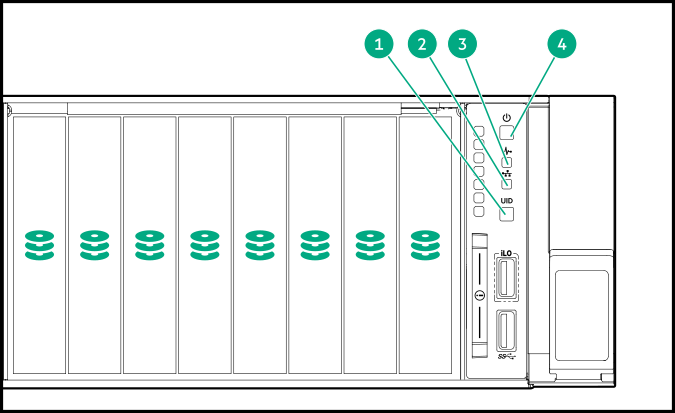

LED ها و کلید های شاسی SFF
| شماره | توضیحات | وضعیت |
| 1 | UID button/LED 1 | آبی ثابت = فعال شده آبی چشمک زن: چشمک زن با سرعت1 Hz/cycle per sec = اتصال ریموت کنسول (منیجمنت) یا فرآیند آپگرید فیرمور در حال انجام است. چشمک زن با سرعت 4 Hz/cycle per sec = فرآیند ریبوت دستی iLO آغاز شده است چشمک زن با سرعت 8 Hz/cycle per sec = فرآیند ریبوت دستی iLO در حال انجام است خاموش = غیرفعال |
| 2 | NIC status LED 1 | سبز ثابت = متصل به شبکه سبز چشمک زن = شبکه فعال است خاموش = هیچ فعالیت شبکه ای وجود ندارد |
| 3 | Health LED 1 | سبز ثابت = نرمال سبز چشمک زن = iLO در حال ریبوت شدن است نارنجی چشمک زن = خرابی غیر بحرانی سیستم System degraded چشمک زن قرمز = خرابی بحرانی سیستم System critical 2 |
| 4 | Power On/Standby button and system power LED 1 | سبز ثابت = دستگاه روشن است سبز چشمک زن = فرآیند روشن شدن سرور در حال اجراست نارنجی چشمک زن = سیستم در حالت آماده به کار(استندبای) است دراین حالت برق به دستگاه متصل هست و امکان مدیریت و اتصال به سرور از طریق iLO فراهم است ولی سرور خاموش است خاموش= برق به دستگاه نمیرسد 3 |
1 هنگامی که هر چهار LED توضیح داده شده در این جدول به طور همزمان چشمک می زنند، یک خطای پاور رخ داده است.
2اگر LED سلامت وضعیت خرابی (degraded) یا بحرانی (critical) را نشان می دهد، لاگ IML را بررسی کنید یا از iLO برای بررسی وضعیت سلامت سیستم استفاده کنید.
3 برق تاسیسات وجود ندارد، سیم برق وصل نشده است، منبع تغذیه نصب نشده است، منبع تغذیه قطع شده است، یا کابل دکمه پاور قطع شده است.

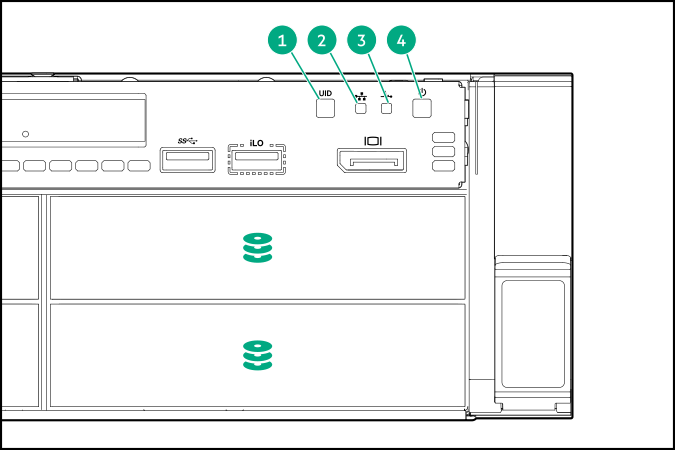

LED ها و کلید های شاسی 12LFF
1هنگامی که هر چهار LED توضیح داده شده در این جدول به طور همزمان چشمک می زنند، یک خطای برق رخ داده است.
2 برق تاسیسات وجود ندارد، سیم برق وصل نشده است، منبع تغذیه نصب نشده است، منبع تغذیه قطع شده است، یا کابل دکمه پاور قطع شده است.
3 اگر LED سلامت وضعیت خرابی یا بحرانی را نشان می دهد، لاگ IML را بررسی کنید یا از iLO برای بررسی وضعیت سلامت سیستم استفاده کنید.
| Item | Description | Status |
| 1 | UID button/LED 1 | آبی ثابت = فعال شده آبی چشمک زن: چشمک زن با سرعت1 Hz/cycle per sec = اتصال ریموت کنسول (منیجمنت) یا فرآیند آپگرید فیرمور در حال انجام است. چشمک زن با سرعت 4 Hz/cycle per sec = فرآیند ریبوت دستی iLO آغاز شده است چشمک زن با سرعت 8 Hz/cycle per sec = فرآیند ریبوت دستی iLO در حال انجام است خاموش = غیرفعال |
| 2 | NIC status LED 1 | سبز ثابت = متصل به شبکه سبز چشمک زن = شبکه فعال است خاموش = هیچ فعالیت شبکه ای وجود ندارد |
| 3 | Health LED 1 | سبز ثابت = نرمال سبز چشمک زن = iLO در حال ریبوت شدن است نارنجی چشمک زن = خرابی غیر بحرانی سیستم System degraded چشمک زن قرمز = خرابی بحرانی سیستم System critical 2 |
| 4 | Power On/Standby button and system power LED 1 | سبز ثابت = دستگاه روشن است سبز چشمک زن = فرآیند روشن شدن سرور در حال اجراست نارنجی چشمک زن = سیستم در حالت آماده به کار(استندبای) است دراین حالت برق به دستگاه متصل هست و امکان مدیریت و اتصال به سرور از طریق iLO فراهم است ولی سرور خاموش است خاموش= برق به دستگاه نمیرسد 3 |
1هنگامی که هر چهار LED توضیح داده شده در این جدول به طور همزمان چشمک می زنند، یک خطای برق رخ داده است.
2 برق تاسیسات وجود ندارد، سیم برق وصل نشده است، منبع تغذیه نصب نشده است، منبع تغذیه قطع شده است، یا کابل دکمه پاور قطع شده است.
3 اگر LED سلامت وضعیت خرابی یا بحرانی را نشان می دهد، لاگ IML را بررسی کنید یا از iLO برای بررسی وضعیت سلامت سیستم استفاده کنید.
عملکرد دکمه UID سرور HPE DL380 Gen10 Plus #
هنگامی که سرور روشن نمی شود، می توان از دکمه UID برای نمایش خلاصه سلامت سرور (Server Health Summary) استفاده کرد. این امکان از سرور های نسل 10 به بعد اضافه گردید. همچنین به صورت سنتی این دکمه برای شناسایی و تشخیص تجهیزات در رک مورد استفاده قرار می گیرد. با فشردن دکمه UID برای 5 ثانیه iLO ریبوت می شود و با فشردن 10 ثانیه ای هارد ریبوت iLO اتفاق می افتد که تنظیمات نتورک ریست میشود. برای اطلاعات بیشتر، آخرین راهنمای کاربر HPE iLO 5 را ببینید.
ویدیو مربوطه (UID Function)
کدهای خطای پاور LED پنل جلویی سرور HPE DL380 Gen10 Plus
جدول زیر فهرستی از کدهای خطای پاور و زیرسیستم هایی که تحت تأثیر قرار گرفته اند را ارائه می دهد. همه خطاهای پاور در همه سرورها وجود ندارد و با توجه به کانفیگ و مشتخصات سخت افزاری می تواند متفاوت باشد.
| زیر سیستم | رفتار چراغ LED |
| مادر برد | یک فلش |
| پردازنده | دو فلش |
| مموری (رم ها) | سه فلش |
| رایزر ها و اسلات های PCIe | 4 فلش |
| کارت OCP | 5 فلش |
| استوریج کنترلر (کارت رید) | شش فلش |
| اسلات های PCIe رو خود مادربرد (نه رایزر) | هفت فلش |
| Power backplane | 8 فلش |
| Storage backplane | نه فلش |
| مبع تغذیه (پاور) | ده فلش |
| کارت های PCIe نصب شده روی رایزر | یازده فلش |
| شاسی | دوازده فلش |
| کارت گرافیک یا GPU | سیزده فلش |
LED های Systems Insight Display سرور HPE DL380 Gen10 Plus #
LED های Systems Insight Display یا SID نشان دهنده وضعیت سیستم برد (مادربرد) هستند. این نمایشگر تشخیص وضعیت سلامت را با یک پانل دسترسی فیزیکی نصب شده در جلو سرور امکان پذیر می کند.
| توضیحات | وضعیت |
| Processor LEDs | Off = Normal Amber = Failed processor |
| DIMM LEDs | Off = Normal Amber = Failed DIMM or configuration issue |
| Fan LEDs | Off = Normal Amber = Failed fan or missing fan |
| NIC LEDs 1 | Off = No link to network Solid green = Network link Flashing green = Network link with activity If power is off, the front panel LED is not active. For status, see Rear panel LEDs. |
| Power supply LEDs | Off = Normal Solid amber = Power subsystem degraded, power supply failure, or input power lost. |
| PCI riser LED | Off = Normal Amber = Incorrectly installed PCI riser cage |
| Over temp LED | Off = Normal Amber = High system temperature detected |
| Power cap LED | Off = System is in standby, or no cap is set. Solid green = Power cap applied |
| Amp Status LED | Off = AMP modes disabled Solid green = AMP mode enabled Solid amber = Failover Flashing amber = Invalid configuration |
1 چراغهای کارت شبکه روی نمایشگر Systems Insight بر اساس فعالیت پورت آداپتور شبکه چشمک می زنند. در مورد کارت های دو پورت، فقط چراغ های 1 و 2 برای مطابقت با فعالیت پورت های شبکه مربوطه روشن می شوند.
هنگامی که LED سلامت در پانل جلویی به رنگ نارنجی یا قرمز روشن می شود، سرور یک رخداد سلامتی را تجربه می کند. برای اطلاعات بیشتر در مورد ترکیب این LED ها به بخش توضیحات LED هایSystems Insight Display مراجعه کنید
توضیحاتLED هایSystems Insight Display سرور HPE DL380 Gen10 Plus #
در جدولی که در ادامه ارائه می شود ترکیب روشن بودن LED های زیر وضعیت عملکرد و سلامت سیستم را نشان می دهد:
- Systems Insight Display LEDs
- System power LED
- Health LED
| Systems Insight Display LED and color | Health LED | System power LED | Status |
| Processor (نارنجی) | قرمز | نارنجی | یک یا چند مورد از شرایط زیر ممکن است وجود داشته باشد:پردازنده در آن سوکت نشان داده شده از کار افتاده است.پردازنده درآن سوکت نصب نشده است.پردازنده نصب شده در آن سوکت پشتیبانی نمی شود.ROM در طول فرآیند POST یک پردازنده خراب را تشخیص می دهد. |
| Processor (نارنجی) | نارنجی | سبز | پردازنده آن سوکت در شرایط پیش از خرابی است. (پیشبینی خرابی) |
| DIMM (نارنجی) | قرمز | سبز | یک یا چند DIMM فیل شده است. |
| DIMM (نارنجی) | نارنجی | سبز | DIMM آن اسلات مموری در شرایط پیش از خرابی است. (پیشبینی خرابی) |
| Over temp (نارنجی) | نارنجی | سبز | Health Driver یک سطح دمای احتیاطی را تشخیص داده است. (cautionary temperature level) |
| Over temp (نارنجی) | قرمز | نارنجی | سرور یک سطح دمای بحرانی سخت افزاری را شناسایی کرده است. (critical temperature level) |
| PCI riser (نارنجی) | قرمز | سبز | رایزر کیج PCI به درستی قرار نگرفته است. |
| Fan (نارنجی) | نارنجی | سبز | یک فن فیل شده یا بیرون کشیده شده است. |
| Fan (نارنجی) | قرمز | سبز | دو فن یا بیشتر فیل شده یا بیرون کشیده شده است. |
| Power supply (نارنجی) | قرمز | نارنجی | یک یا چند مورد از شرایط زیر ممکن است وجود داشته باشد: • فقط یک منبع تغذیه نصب شده است و آن منبع تغذیه در حالت آماده به کار است. • خطای منبع تغذیه. • خطای برد سیستم. |
| Power supply (amber) | نارنجی | سبز | یک یا چند مورد از شرایط زیر ممکن است وجود داشته باشد: • منبع تغذیه اضافی نصب شده است و تنها یک منبع تغذیه کار می کند. • سیم برق AC به منبع تغذیه اضافی وصل نشده است. • خطای منبع تغذیه اضافی. • عدم تطابق منبع تغذیه در POST یا اصطلاحا پاور میس مچ (mismatch) |
| Power cap (off) | — | نارنجی | سرور استندبای هست و برق متصل میباشد ولی سرور خاموش هست امکان اتصال به iLO سرور فراهم هست. |
| Power cap (green) | — | سبزچشمک زن | در انتظار پاور |
| Power cap (green) | — | سبز | پاور در دسترس است. |
| Power cap (flashing amber) | — | نارنجی | پاور در دسترس نیست. |
مهم: اگر بیش از یک LED اسلات DIMM روشن است، عیب‌یابی بیشتری لازم است. هر بانک DIMM را با برداشتن همه DIMM ها و تست تکی ماژول مموری آزمایش کنید.

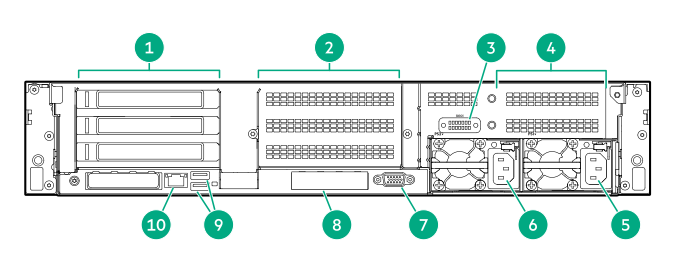

اجزای پنل پشتی سرور HPE DL380 Gen10 Plus #
| شماره | توضیحات |
| 1 | Primary riser slots 1–3 (optional drive cage) |
| 2 | Secondary riser slots 4–6 (optional drive cage) |
| 3 | Serial port (optional) 1 |
| 4 | Tertiary riser slots 7–8 (optional drive cage) |
| 5 | Power supply 1 |
| 6 | Power supply 2 |
| 7 | Video (VGA) port |
| 8 | OCP 3.0 adapter (optional) |
| 9 | USB 3.0 connectors |
| 10 | iLO Management Port |
1 هنگامی که کیج رایزر دوم یا سوم مطابق شکل نصب شده است، پورت سریال را می توان در اسلات شماره 8 رایزر نصب کرد.

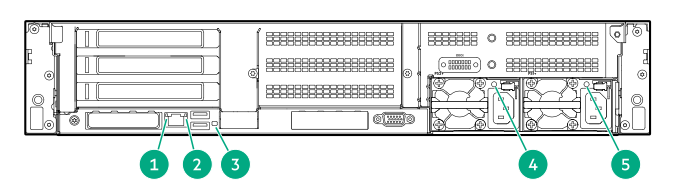

LED های پنل پشتی سرور HPE DL380 Gen10 Plus #
| شماره | توضیحات | وضعیت |
| 1 | Link LED | خاموش = عدم اتصال به شبکه سبز = متصل به شبکه |
| 2 | Status LED | خاموش = فعالیت شبکه وجود ندارد سبز ثابت = متصل به شبکه سبز چشمک زن = فعالیت شبکه |
| 3 | UID LED | خاموش = غیرفعال آبی ثابت = فعال آبی چشمک زن = سیستم در حال اتصال و مدیریت با ریموت کنسول است |
| 4-5 | Power supply LED | خاموش = سیستم خاموش است یا پاور دستگاه فیل شده است سبز ثابت = نرمال |
